現場を知り尽くした
知識と対応力で
ICT施工を手助けします!

アイチマイクロは、工事受注業者のみなさまの
ICT施工を応援します。
長年現場に関わり続けてきた
アイチマイクロならではの
ワンストップサービスで、
建設現場の生産性アップにつなげます。

ICT施工のこんなお悩み、
ありませんか?


アイチマイクロが現場をサポート! アイチマイクロが現場をサポート!

アイチマイクロのサービスを結集させ、
現場施工のICT化をサポートする
ワンストップサービスを実現。
また、3D計測のみ・3Dモデル作成のみ・
電子納品作成のみなど、
部分的に請け負うことも可能です。

i-Construction

国交省が推進する建設現場の生産性向上を
目的とした施策「i-Costruction」では、
「起工測量」「出来形管理」の計測手段として、
UAVや3Dレーザースキャナが用いられています。
そこから得た点群データの活用により、
従来法に比べて土工・法面工・付帯構造物工などで、
作業時間の大幅な短縮や
検査書類の削減が実現されます。

ICT技術を活用したプロセス

3D計測〜出来形作成〜電子納品までを
アイチマイクロにお任せください。

起工
測量

  • 標定点・検証点設置
  • UAV・LSにて3次元測定
  • 写真解析(UAV)
  • 点群処理

設計
施工計画

  • 現況3D地形モデル作成
  • 設計図書の照査
  • 3次元測設計データ作成
  • 施工数量の算出

施工

建機会社様と連携しながら情報を共有し、円滑にデータの受け渡しを行います。
適切な業者をご紹介することもできます。

検査

  • 出来形数量の算出
  • 出来形評価用データ作成
  • 出来形管理資料作成
  • 3次元データの電子納品

現場のICTサポートに特化した
アイチマイクロで、
3D計測や
データ処理の作業を今よりもっと
はかどる現場に変えてみませんか?
アイチマイクロでは、BIM/CIM関連の3D
モデリングと合わせたサポートや
サービスも可能です。
ぜひ一度ご相談ください。

ICTのご相談はこちらから! ICTのご相談はこちらから!

アイチマイクロのICTサービス アイチマイクロのICTサービス

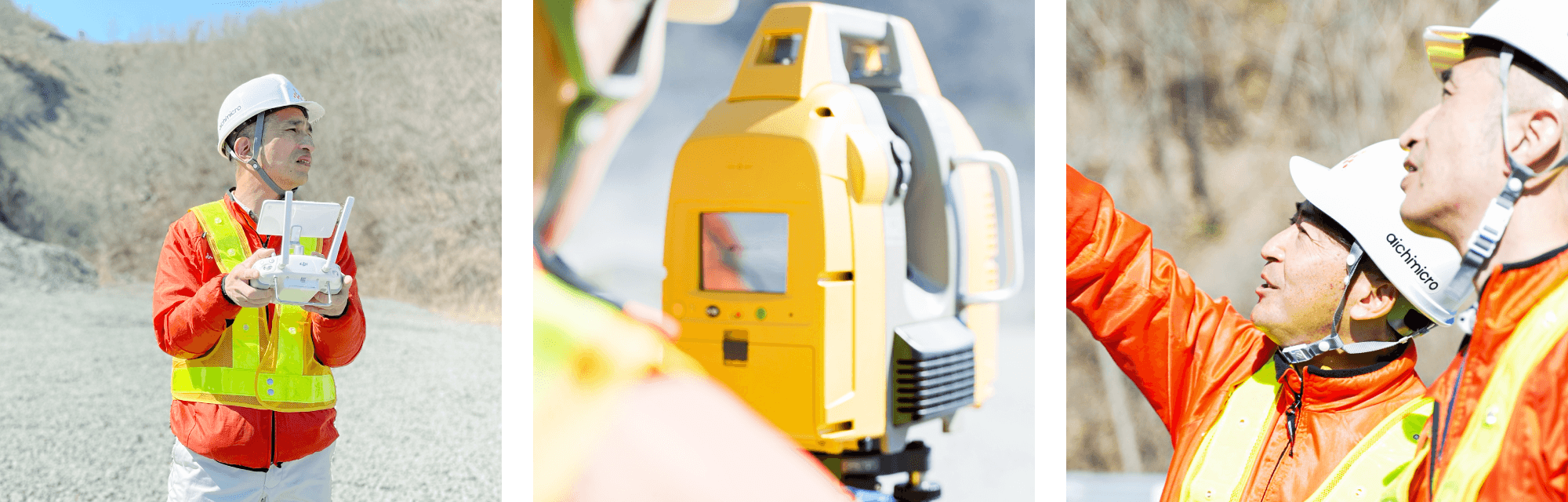

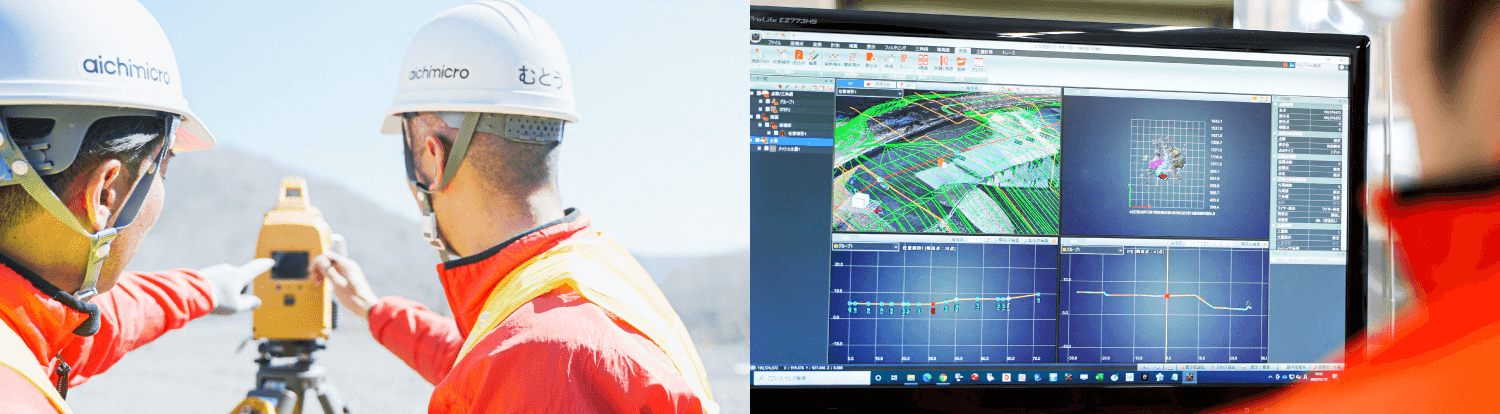

アイチマイクロの3D計測

ドローン(UAV)と
地上レーザースキャナ(TLS)

使用した
3D計測サービス

広範囲の計測に強いドローンによる空中写真測量と、精度が高く計測場所の制限が少ない地上型レーザー
スキャナによる3Dレーザー測量を、現場の状況によって使い分けたり組み合わせたりします。
1点ずつ計測して作図していく従来の方法よりも各段に作業 を効率化できます。
起工測量、出来形計測、災害時の状況把握、現地の3Dモデル化など様々な用途に対応します。

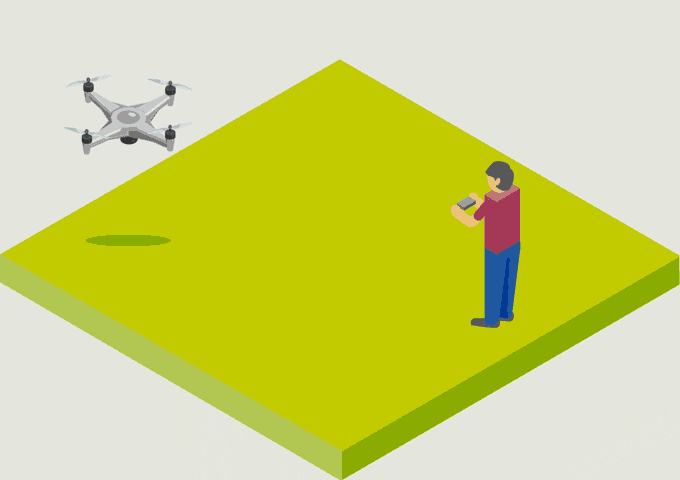

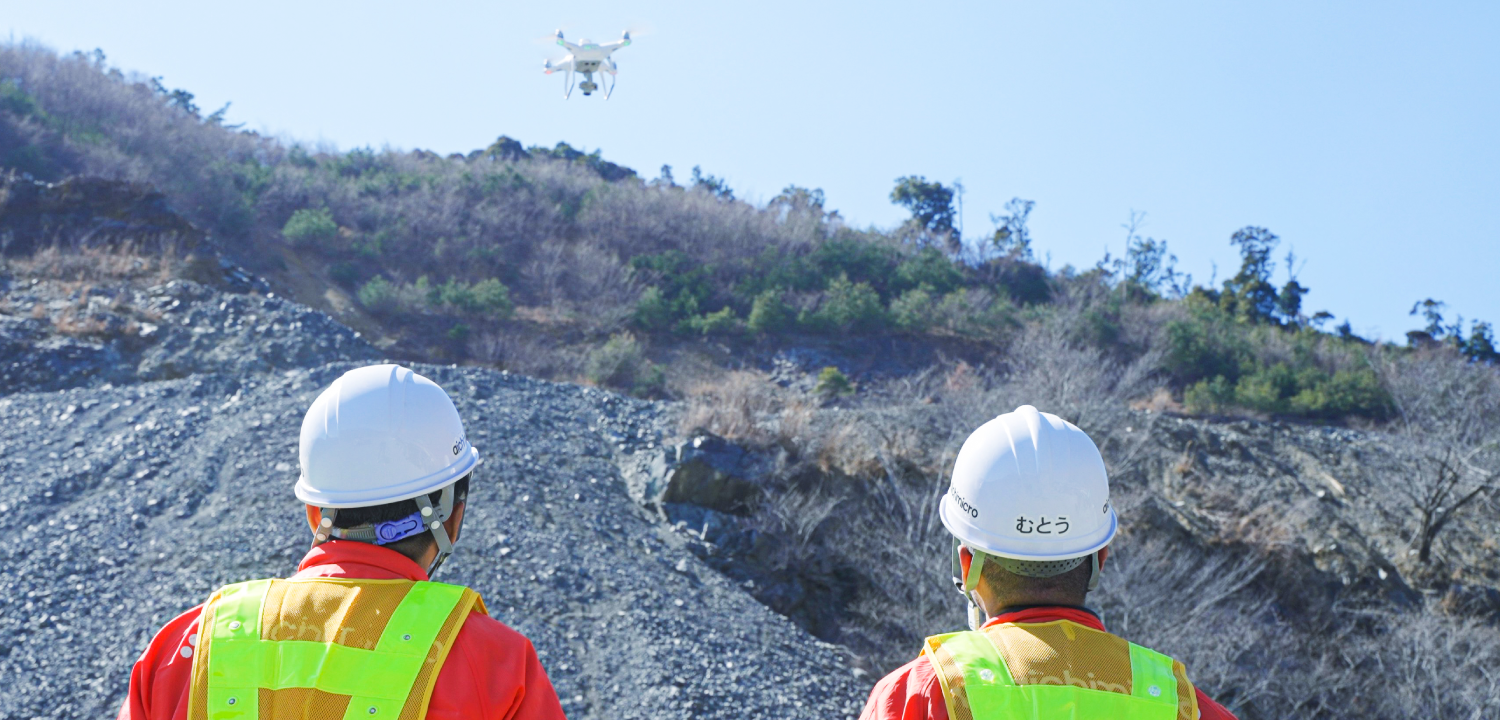

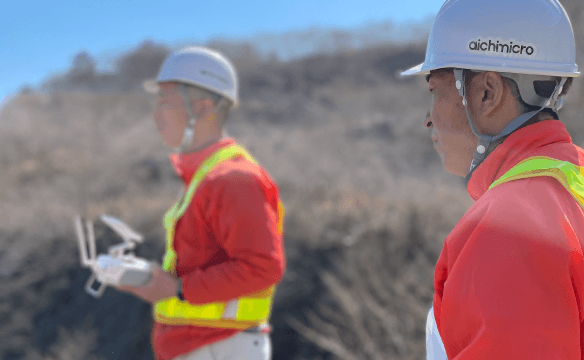

ドローンによる空中写真測量
SURVEY BY DRONE

ドローンから連続して垂直撮影した大量の画像データを解析し、
点群データ化する測量方法です。
RTK測位によって精度の高い位置情報を得ることができるドローンを使用します。

地上型レーザースキャナに
よる3Dレーザー測量
SURVEY BY 3D LASER SCANNER

地上に設置した3Dレーザースキャナから全方位にレーザーを放出して地形や対象物をスキャンします。スキャナとターゲットの移動を複数回繰り返すことでデータを取得します。面的な点群データを高精度で高密度に取得できます。

GNSS受信機による
GNSS測量
GNSS SURVEYING

人工衛星からの電波を受信して地上の位置関係を求める計測方法です。
上空が開けていれば観測点間の見通しに影響されず、天候にも左右されにくいので、効率的に作業ができます。
ネットワーク型RTK-GNSS測位に対応した機器を使用するので、既知点や固定局が必要なく、1人の作業で簡単に且つ正確に計測することができます。

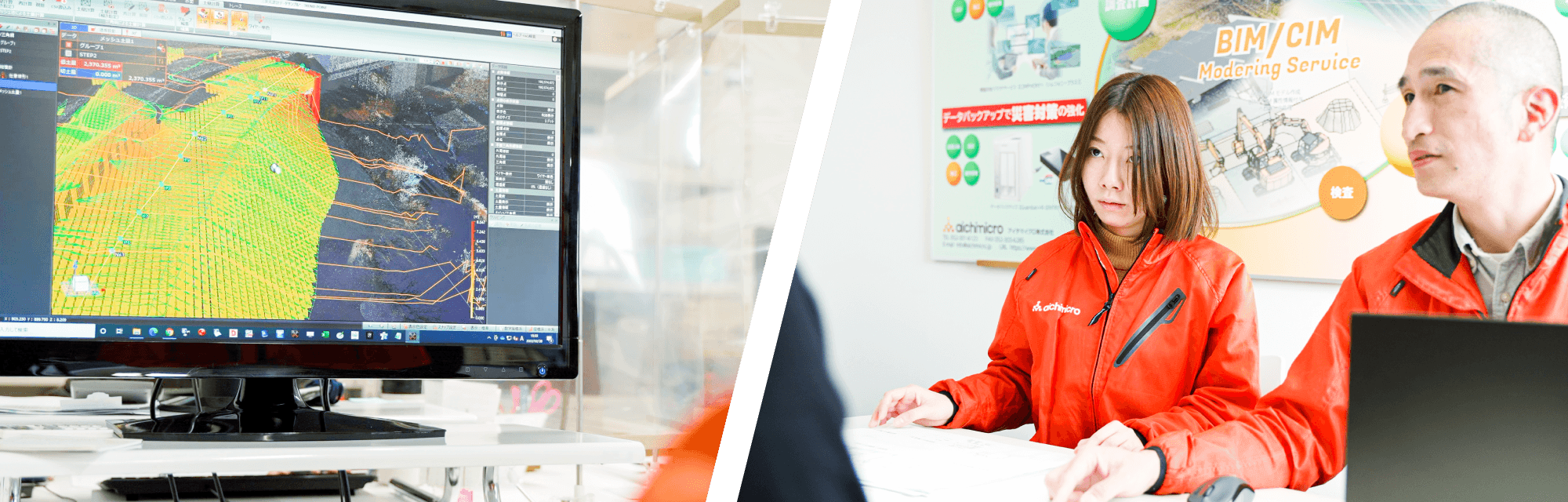

アイチマイクロの3Dデータ

現場のICT化に欠かせない
3Dデータの作成

取得した点群から現況3Dモデルを、設計図面から3次元設計データを作成し、
それらを重ねて土量算出を行います。
また、施工用の3次元設計データを作成する際にはちょっとしたノウハウが必要です。

計測データから作成する
現況3D地形モデル
3D MODEL

3D計測で取得した点群データから結合やフィルタリングなど必要な編集をして、活用度の高い現況3D地形モデルを作成します。
使用目的によって編集した点群データのまま使ったり、表面形状を3次元上の直線でつないだ三角形で表した三角網(TIN)を作成したりします。
地形に合わせた三角網の擦り付けや面の削除・延長などの加工も可能です。

ICT施工のキーとなる
3次元設計データ
3D PLAN DATA

3次元設計データはICT施工において、設計図面の照査、出来形数量の算出、ICT建機の自動制御などに欠かせないデータであると同時に、その作成が特に手間のかかる作業とも言われています。
また、ICT建機に搭載する際には、施工手順に合わせてデータ作成にちょっとした工夫が必要になります。そんな大切で手間のかかるデータ作成だからこそアイチマイクロにお任せください!

工事数量の算出
CONSTRUCTION CALCULATION

3D計測で得た現況3D地形モデルと設計図面から作成した3次元設計データを比較して、切土や盛土の工事数量を算出します。
算出した土量が適切であれば、残土量や運搬する車両台数が最小化され、コストを抑えた効率の良い工事に繋がります。設計変更があった場合でも、発注者に対して説得力のある協議が期待できます。

アイチマイクロの3D出来形

3次元出来形管理の
品質評価と資料作成

出来形計測から評価用データの作成、
3次元設計データとの比較、出来形管理資料の作成まで、
お客様の出来形管理をアイチマイクロが一括でサポートします。

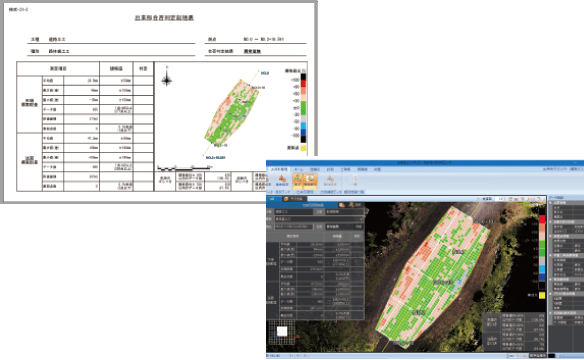

出来形管理資料の作成
FINISHED form MANAGEMENT

出来形形状をドローンやレーザースキャナで3D計測した点群データから出来形評価用データを作成します。次に出来形評価用データと3次元設計データの面データとの離れを算出し、出来形の良否判定を行います。
そしてそれらのデータから出来形管理図表や3次元モデルのビューアーファイルなどの出来形管理資料を作成します。

電子納品
CALS / EC

作成した出来形管理資料は、工事の成果品として提出する完成図書の電子納品要領に則って電子納品データに格納します。

ICTのご相談はこちらから! ICTのご相談はこちらから!

頼みたくなる!アイチマイクロ

ICTの対応力はわかったけれど......
アイチマイクロってどんな会社?

アイチマイクロは、プリント&ICTの力で建設現場を応援します! アイチマイクロは、プリント&ICTの力で建設現場を応援します!

現場の様子を肌で感じているため、ICTのご相談以外にも、電子納品やイメージアップ商材の制作などスムーズなやり取りが可能です。

アイチマイクロでは日常的に建設現場へ伺い工事担当者さまとコミュニケーションをとり、信頼し合える関係を築いております。

日程調整やサービスに対する細やかな要望などにも柔軟に対応します。現場がわかるアイチマイクロだからこそお気軽にお問い合わせいただけます。

対応の流れ

ICT施工でお困りの業者様、
アイチマイクロに
お任せしてみませんか?

#01

まずはお問い合わせ

お電話やお問い合わせフォームからお気軽にお問い合わせください。ICTに関するご相談のほか、電子納品のご依頼なども受け付けております。

#02

お客様へヒアリング

お問い合わせいただいた内容について詳しくお伺いし、具体的な業務やスケジュールなどを決定していきます。

#03

お見積もり

ヒアリングをもとにお見積りをお送りします。問題なければご発注いただき、業務開始の準備をいたします。

#04

アイチマイクロが
現場をサポート!

ICT施工のお手伝いを開始します。お客さまとしっかりコミュニケーションをとりながら、責任を持って進めてまいります。

ICTのご相談はこちらから! ICTのご相談はこちらから! ”現場”を知っているから、本当に必要な”モノ”が解る。オフィシャルサイトはコチラ ”現場”を知っているから、本当に必要な”モノ”が解る。オフィシャルサイトはコチラ

FAQ

よくあるご質問

Q.

依頼できるエリアはどこですか?

A.

愛知県、岐阜県、三重県は対応可能です。それ以外の地域でのご依頼は別途ご相談ください。

Q.

部分的なサービスの依頼もできますか?

A.

もちろん大丈夫です。内製化やお付き合いの深い協力会社への依頼との併用も全く問題ありません。

Q.

測量した点群密度や精度は国の基準に
則っていますか?

A.

点群密度やその精度について、起工測量は0.25㎡に1点以上、精度±100㎜、出来形測定は0.01㎡に1点以上、精度±50㎜と、国土交通省の基準に準拠しておりますので、安心してご依頼いただけます。

Q.

ドローンの測量は
雨の日でもやってもらえますか?

A.

ドローンは雨天や強風時は飛行できません。その場合中止させていただくことがございます。

Q.

工事基準点の測量は
やってもらえますか?

A.

工事基準点はお客様でご準備いただくことを原則としますが、別業務としてご依頼いただけます。この場合別途料金がかかります。

Q.

ICT活用工事ではなく、小さい工事
でも3D計測をやってもらえますか?

A.

もちろん、小規模工事でもICT施工は力を発揮します。丁張り作業の簡略化やワンオペレーション化など、アイチマイクロはICT施工の普段使いを全力でサポートします。

Q.

i-Constructionだけでなく、構造物の
3次元モデル化もやってもらえますか?

A.

地元住民説明会や発注者の合意形成などに使用する3次元モデルの作成はもちろん、工事の成果として提出する完成図書の電子納品等要領の仕様に合わせたBIM/CIMモデルの作成も承ります。
